Horizontálne riadené vŕtanie
Bezvýkopové riešenia pre náročné podzemné trasy
Horizontálne riadené vŕtanie (HDD – Horizontal Directional Drilling) je hlavnou technologickou špecializáciou spoločnosti HAES s.r.o. Realizujeme bezvýkopovú pokládku potrubí a káblových chráničiek – od bežných líniových vrtov až po dlhé a veľkopriemerové vrty, skalné vŕtanie a technicky náročné križovania vodných tokov, komunikácií a železníc.
Technológia HDD umožňuje ukladať podzemné vedenia bez potreby súvislého otvoreného výkopu. Obmedzuje rozsah zemných prác, narušenie povrchov a zásahy do okolitého prostredia. Pri vhodných podmienkach zároveň umožňuje znížiť dopravné obmedzenia, rozsah obnovy povrchov a celkové náklady realizácie.
Technické kapacity a skalné vŕtanie

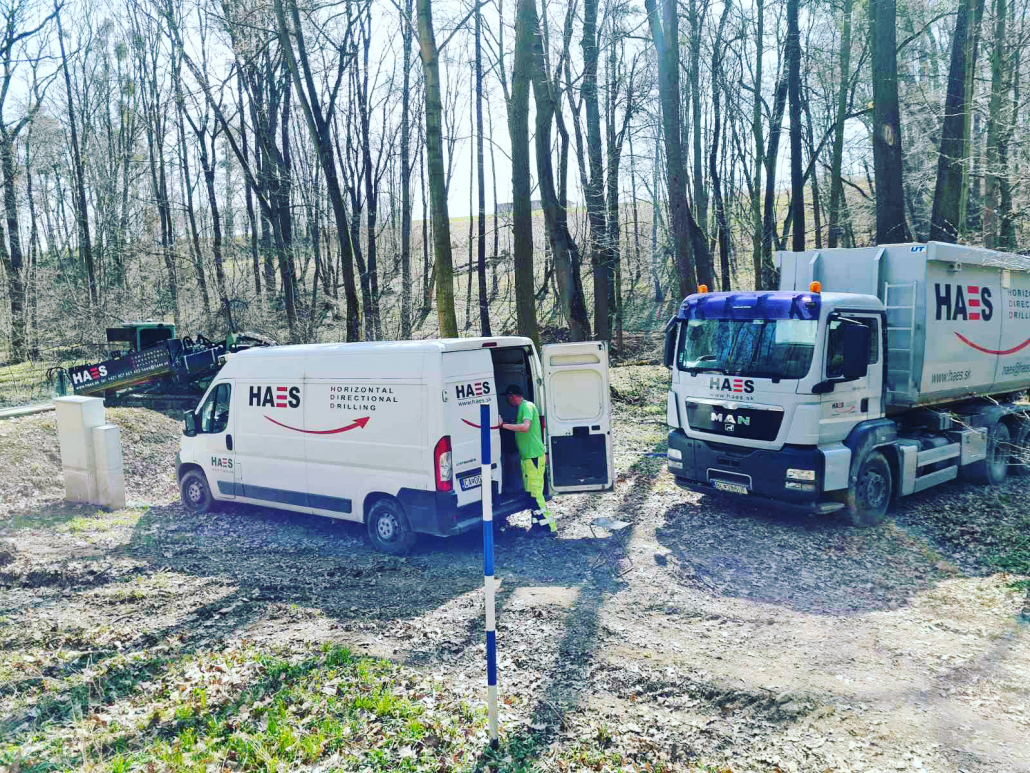

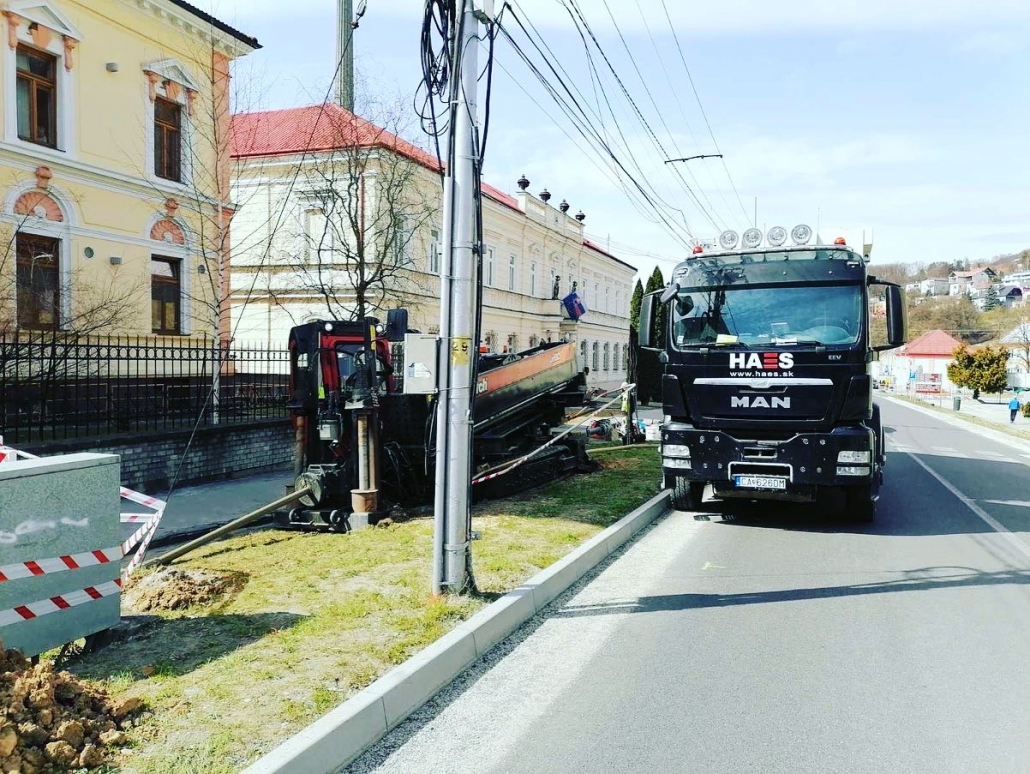

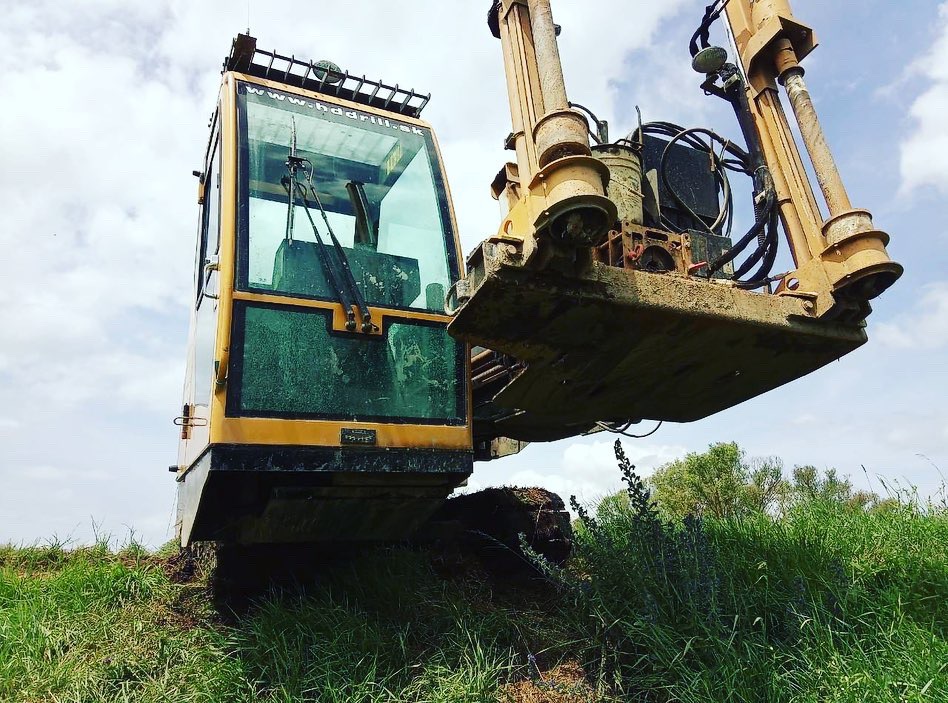

Disponujeme HDD súpravami rôznych výkonových kategórií vrátane súprav s ťahovou silou približne 54 a 110 ton a troch súprav All Terrain. Vrtnú techniku dopĺňajú navigačné systémy, špecializované pilotné a rozširovacie nástroje, výkonné čerpacie a recyklačné zariadenia a servisné a logistické zázemie.
Pre vŕtanie v skalnom a geologicky premenlivom podloží využívame technológiu All Terrain s dvojitým vrtným sútyčím a vŕtanie s mud motorom. Pri systéme All Terrain sa pohon prenáša na vrtný nástroj mechanicky vnútorným sútyčím; mud motor poháňa vrtný nástroj energiou prúdiaceho výplachu. Výber technológie a nástrojov prispôsobujeme vlastnostiam horniny a požadovanej geometrii vrtu.
Realizovateľnú dĺžku, priemer a hĺbku vrtu posudzujeme vždy spoločne s geologickými podmienkami, polomermi zakrivenia trasy, parametrami potrubia a technologickým zabezpečením konkrétnej stavby.
Využitie technológie HDD

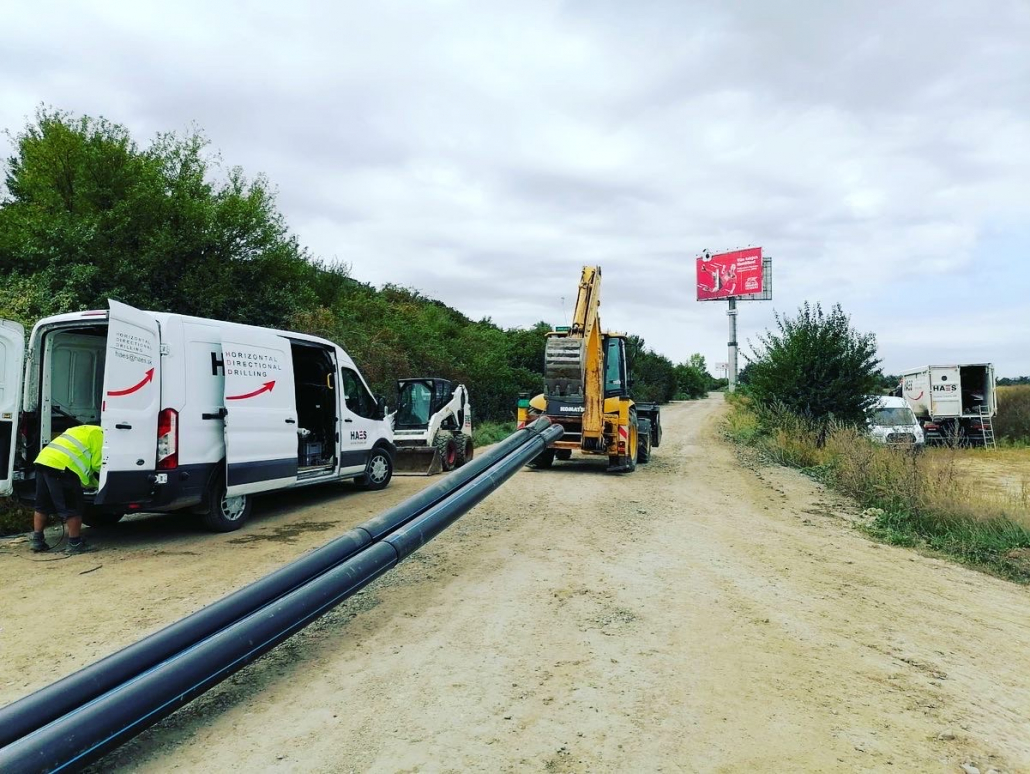

HDD využívame pri výstavbe vodovodov, plynovodov, tlakových kanalizácií, energetických káblových trás a optických a telekomunikačných sietí. Zabezpečujeme vtiahnutie samostatných potrubí aj zväzkov chráničiek podľa požiadaviek projektu.
Typickými realizáciami sú podchody vodných tokov, ciest, železníc a spevnených plôch, ako aj vedenie trás v zastavanom území alebo v lokalitách, kde je otvorený výkop technicky či prevádzkovo obmedzený. Pri gravitačných vedeniach osobitne posudzujeme požiadavky na pozdĺžny sklon a dosiahnuteľnú presnosť uloženia.
Od technickej prípravy po vtiahnutie potrubia
Technická príprava
Na základe projektovej dokumentácie a dostupných geologických podkladov posudzujeme trasu, krytie, polomery zakrivenia, existujúce siete a priestorové podmienky pracovísk. Následne volíme vrtnú súpravu, spôsob navigácie, nástroje, postup rozširovania a výplachové zabezpečenie.
Pilotný riadený vrt
Pilotný vrt vytvárame po navrhnutej trase s priebežným sledovaním jeho smerového a výškového priebehu. Podľa podmienok projektu využívame navigačné systémy Subsite Marksman, DigiTrak alebo ParaTrack. Spôsob merania volíme s ohľadom na hĺbku vrtu, prístupnosť terénu a možné zdroje rušenia.
Rozširovanie a príprava vrtu
Pilotný vrt rozširujeme na potrebný priemer v jednom alebo viacerých krokoch. Rozširovacie nástroje a pracovné parametre prispôsobujeme geológii a rozmerom vťahovaného potrubia alebo zväzku. Podľa podmienok zaraďujeme aj čistiace a kontrolné priechody.
Vtiahnutie potrubia

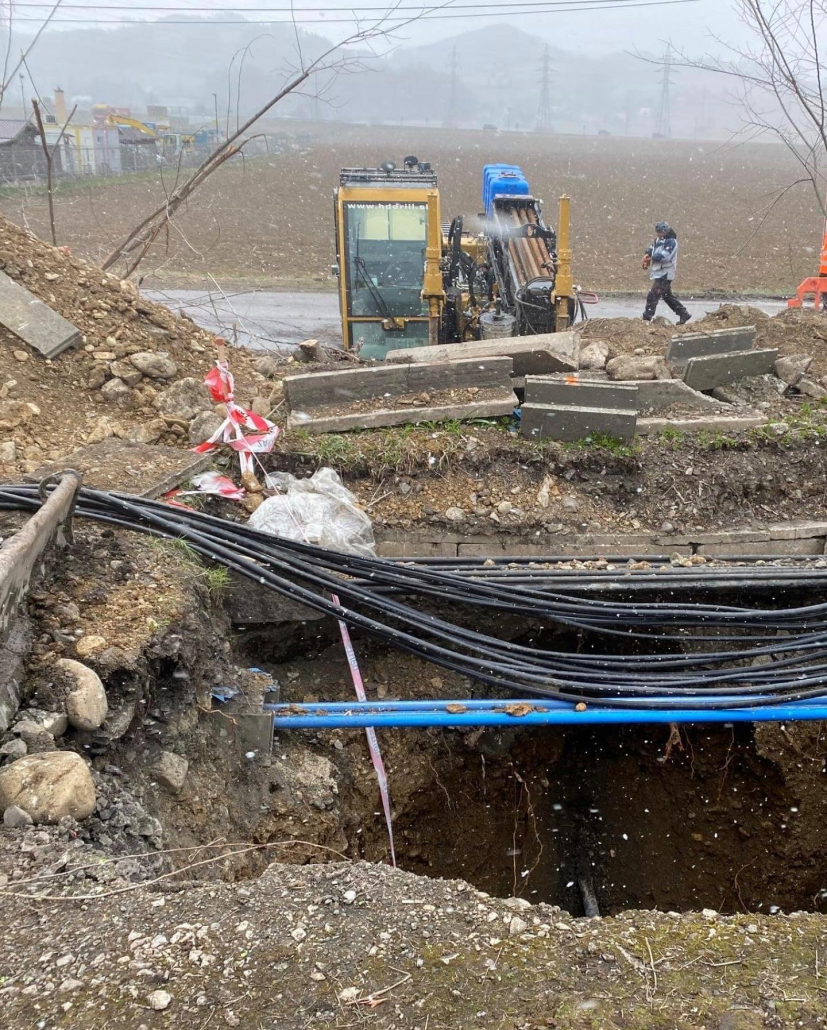

Pripravené potrubie alebo zväzok chráničiek vťahujeme do dokončeného vrtu pomocou ťažnej zostavy s otočným spojom, ktorý oddeľuje rotáciu vrtného sútyčia od potrubia. Pri vťahovaní sledujeme priebeh zaťaženia s ohľadom na prípustné namáhanie potrubia a jeho spojov.
Riadenie vrtného výplachu a recyklácia

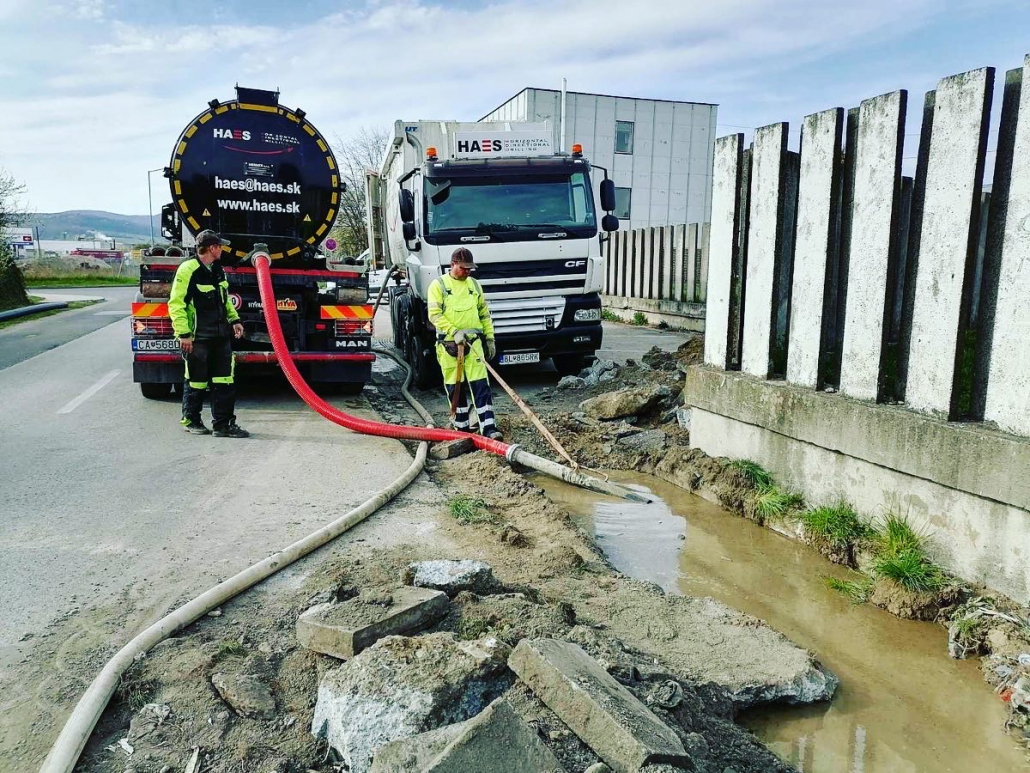

Výplachové hospodárstvo je neoddeliteľnou súčasťou našej HDD technológie. Zabezpečujeme prípravu, čerpanie, priebežnú kontrolu a úpravu vrtného výplachu podľa geologických podmienok a jednotlivých fáz realizácie.
Výplach zabezpečuje odnášanie odvŕtaného materiálu, chladenie a mazanie nástrojov a podporuje stabilitu vrtného kanála. Jeho zloženie a pracovné parametre prispôsobujeme použitej technológii, priemeru vrtu a charakteru podložia.
Recyklačné zariadenia umožňujú oddeľovať odvŕtané častice a upravený výplach opätovne využívať. Tým znižujeme potrebu čerstvej vody a množstvo výplachu určeného na odvoz a ďalšie spracovanie.
Nadväzujúce práce a dokumentácia

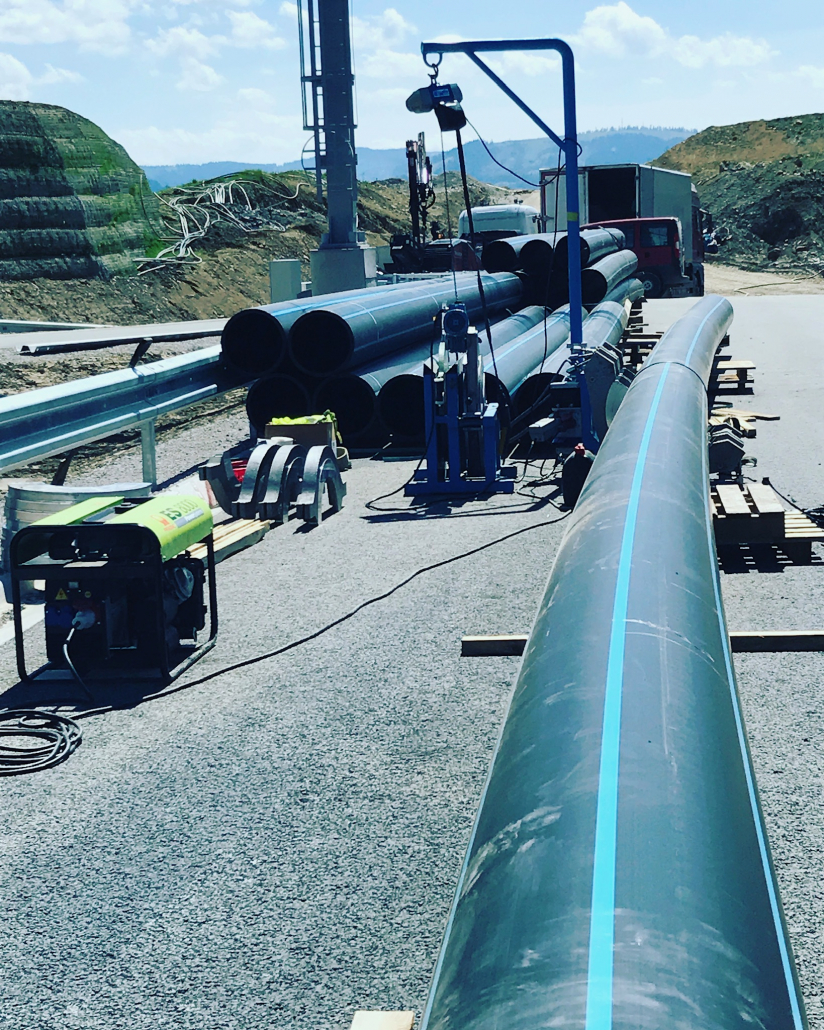

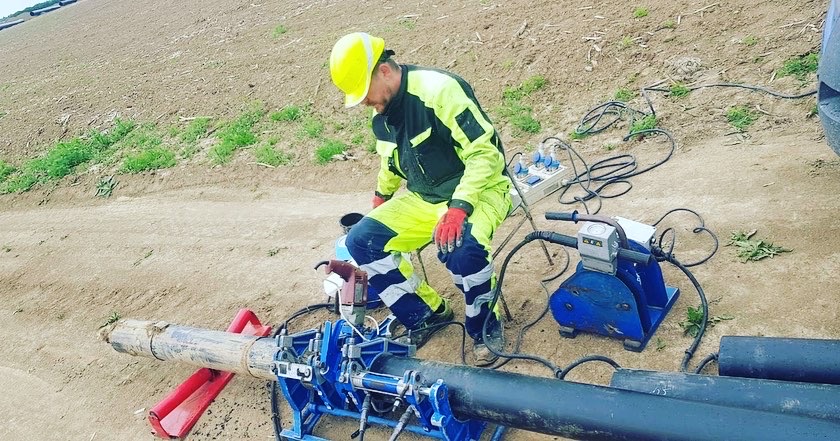

HDD realizujeme ako samostatnú odbornú časť stavby aj ako súčasť kompletnej výstavby inžinierskych sietí. Podľa dohodnutého rozsahu zabezpečujeme prípravu pracovísk, zemné práce, zváranie a montáž potrubných systémov, napojenie vedení a dokončovacie práce.
Pri vodovodoch a ďalších potrubných sieťach vychádzame z požiadaviek projektovej dokumentácie a prevádzkovateľa na materiál, ochranu potrubia, vyhľadávací vodič a predpísané skúšky. Súčasťou odovzdania sú záznamy o realizácii vrtu a dokumentácia v rozsahu príslušnej zákazky.
Našou silnou stránkou je prepojenie skúsených realizačných tímov, výkonnej vrtnej techniky a nadväzujúcich technologických kapacít v rámci jedného koordinovaného postupu.
HRV proces
Riadenie vrtu
HRV porovnanie
VÝHODY HORIZONTÁLNEHO VŔTANIA
o 50%
menej obmedzení v rámci stavby
o 80%
nižšie zaťaženie komunikácii v rámci stavby
o 50%
skrátený čas realizácie stavby
o 50%
nižšie emisie do ovzdušia
o 80%
menej stavebného odpadu
o 80%
nižšie náklady na obnovu komunikácii
