PLUHOVANIE KÁBLOV A POTRUBÍ
Efektívna výstavba podzemných vedení s obmedzeným zásahom do terénu
Pluhovanie je špecializovaná technológia priameho ukladania káblov, chráničiek a potrubí do zeme bez potreby súvislého otvoreného výkopu. Uplatňuje sa predovšetkým pri výstavbe dlhých líniových trás v nespevnenom teréne, kde umožňuje dosiahnuť vysoký postup prác pri obmedzenom rozsahu odťažovania zeminy a následnej obnovy povrchov.
V spoločnosti HAES využívame pluhovanie samostatne aj v kombinácii s horizontálnym riadeným vŕtaním a otvoreným výkopom. Technológiu prispôsobujeme jednotlivým úsekom trasy tak, aby realizácia zodpovedala technickým požiadavkám projektu a podmienkam stavby.
Princíp technológie

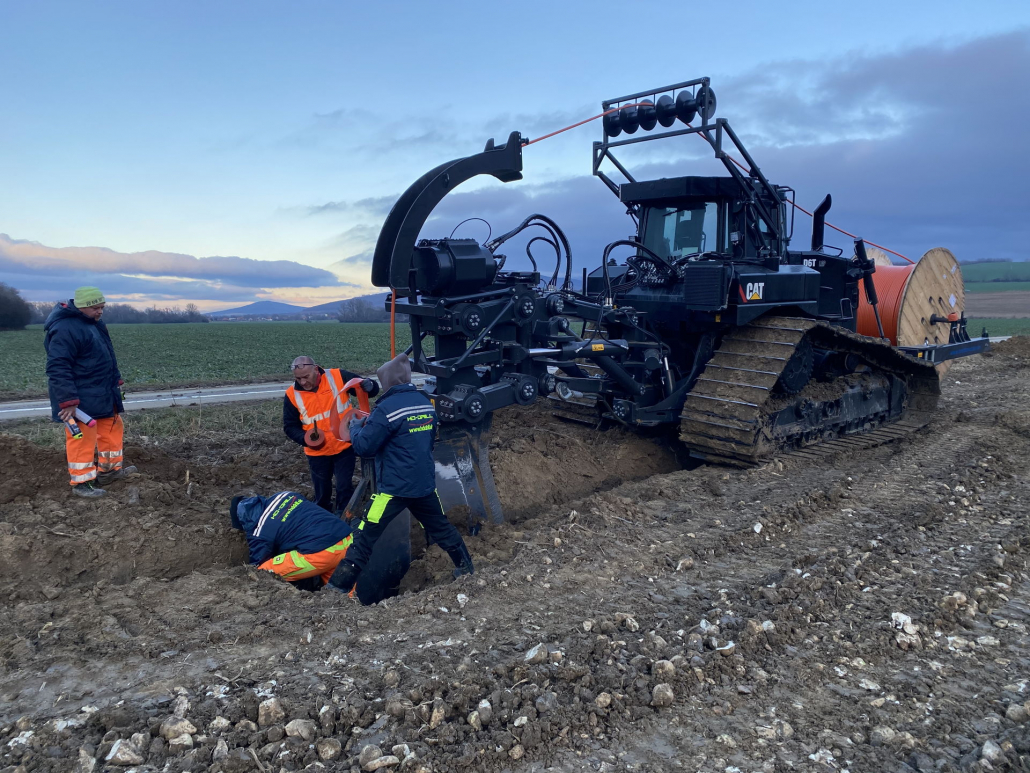

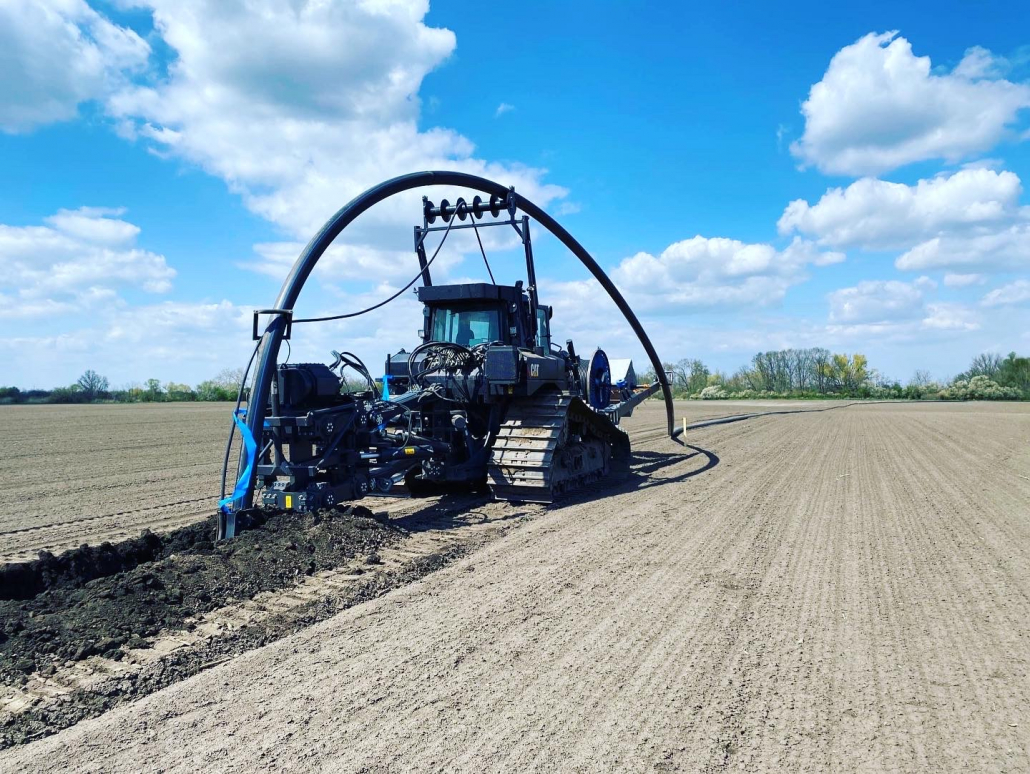

Pluhové teleso pri pohybe mechanicky rozhrňuje zeminu a vytvára úzky priestor, do ktorého sa priebežne ukladá kábel alebo potrubie v navrhnutej hĺbke. Na rozdiel od klasickej výkopovej metódy sa pozdĺž trasy nevytvára súvislá otvorená ryha vyžadujúca odťaženie a spätné uloženie celého objemu zeminy. Po pokládke sa vzniknutý rez uzatvára a povrch sa podľa potreby upraví.
Podľa konfigurácie pluhovacieho zariadenia a požiadaviek projektu je možné v jednom pracovnom postupe ukladať aj viacero vedení. Spôsob zavádzania a vzájomné usporiadanie káblov alebo potrubí sa prispôsobujú použitému ukladaciemu systému.
Oblasti využitia
Pluhovanie využívame pri výstavbe vodovodných a plynovodných potrubí, tlakových kanalizácií, energetických káblových trás a optických a telekomunikačných sietí. Technológia umožňuje priamu pokládku vhodných káblov aj ukladanie ochranných rúr a chráničkových systémov na následné zavedenie vedení.
Vhodné uplatnenie nachádza najmä na poliach, lúkach a v nezastavaných územiach s dostatočným priestorom na postup techniky. Nasadenie v členitom alebo podmáčanom teréne posudzujeme individuálne podľa geológie, únosnosti podložia, sklonu trasy a možností bezpečného pohybu pluhovacej súpravy.
Technická príprava a kvalita pokládky
Spôsob pokládky volíme podľa projektovej dokumentácie, vlastností podložia a parametrov ukladaného vedenia. Posudzujeme požadované krytie, priemer a materiál potrubia, prípustné polomery ohybu a priestorové podmienky trasy. Dôležitou súčasťou prípravy je overenie polohy existujúcich inžinierskych sietí a spôsobu ich bezpečného križovania.
Pri realizácii rešpektujeme požiadavky na ochranu potrubia a káblov pred poškodením, dodržanie navrhnutej hĺbky a podmienky montáže stanovené výrobcom. Dosiahnuteľný postup prác vždy závisí od konkrétneho terénu, geológie, rozmerov vedenia a členitosti trasy.
Pluhovanie a HDD v rámci jednej trasy
Prepojenie pluhovania s našou hlavnou špecializáciou – horizontálnym riadeným vŕtaním – umožňuje zvoliť vhodný postup pre každý úsek stavby. Kým pluhovanie využívame najmä na súvislých trasách vo voľnom teréne, HDD umožňuje riešiť podchody komunikácií, železníc, vodných tokov a ďalších prekážok bez potreby súvislého otvoreného výkopu v mieste križovania.
Obmedzením výkopových prác možno pri vhodných podmienkach znížiť objem manipulácie so zeminou, potrebu jej prepravy aj rozsah obnovy dotknutých plôch. Výhodou je plynulá pokládka dlhých úsekov a menšie narušenie okolitého terénu v porovnaní s klasickou výkopovou výstavbou.
HAES prepája pluhovanie, HDD a nadväzujúce stavebné práce do koordinovanej realizácie podzemnej infraštruktúry – s dôrazom na technicky správne uloženie vedenia a efektívny priebeh výstavby.
VÝHODY PLUHOVANIA
4000m
Rýchlosť pokládky za deň
do 315 mm
Priemer pokladaného potrubia
až 200 cm
Pokladanie do hĺbky
